一、液壓原理：

1、液壓缸內徑260，活塞桿直徑180，行程2800。液壓缸的功能是壓縮包裝。液壓缸選用鉸軸聯接，以清除液壓缸上的力矩，提高油封的壽命。

2、高壓系統由壓力22mpa、流量180的液壓柱塞泵和高壓系統組成。高壓系統的功能是為主缸供油，實現壓縮廢紙的形成。

二、高低壓組合閥組：

1、溢流閥：調節高壓油泵供油壓力。

2、單向閥：控制液壓油的單向流通。

3、換向閥：控制主油缸無桿腔供油或有桿腔供油。

三、電氣原理：

1、主回路選用三相四線電源，通過低壓斷路器0QF0進入電柜，主機選用三角降壓?jiǎn)?dòng)保證了系統的穩定性。

2、控制電路由保險絲0FU1，與零線組成，并通過0QS5小型漏電保護器供電。

四、操作原理：

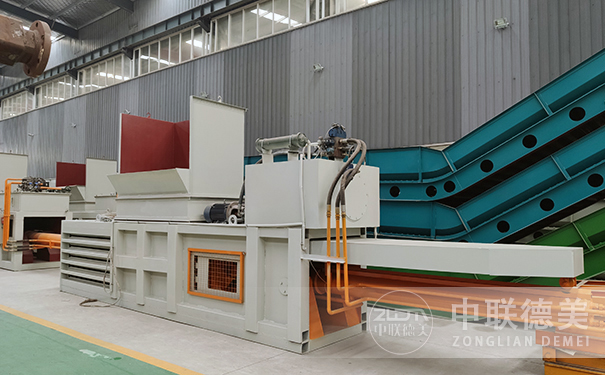

1、廢紙打捆機選用液壓缸壓縮材料。

2、打捆機在工作過程中，由電機旋轉，帶動油泵工作提取油箱內的液壓油。然后通過液壓油管輸送到每個液壓缸，驅動缸的活塞桿進行縱向運動，壓縮箱內的各種物料。
